SKETCHUP面的繪制
本節匯寶盆為大家?guī)淼氖?a href="http://studio-ampersand.com/special/sketchupjc/">sketchup教程:分享面的繪制。
SketchUp可以制作各種形狀的面。制作好的面可以連結起來,由一個面將另一面刪除、將面分制成許多個面、或是經由拉伸、推擠產生3D對象。
點取[標準]工具條上的[新建]鈕,或從[文件]菜單選取[新建],開啟新的作圖視窗,由[視點]工具條上將視景設定為[全視圖]。
由 繪制矩形開始。開始作業前,請先確定[照相機]工具條上的[產生陰影]模式是否開啟著。至于其它的顯示[面]模式中也有簡易的[隱藏線]模式。[隱藏線] 模式會以隱藏面的背后來顯示對象,因為作圖視窗是白色背景,沒有顏色可以識別模型。當SketchUp要輸出到印表機,或要覆蓋一般媒體時,此模式即相當 有幫助。
執行[線]工具,點取垂直的藍色軸前面,平行紅色軸拉出任意長度,此時請先不要點取終點,繪制的線長度會即時地(動態)顯示在畫面右下角的數值控制框中。
不要使用鼠標點取終點,在這里輸入要繪制的長度值?,F(xiàn)在讓我們繪制長度3000〓的線,在數值控制框中輸入3000,按[Enter]鍵。

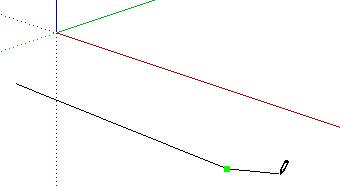

正確地拉出長度3000〓的線,綠色四角點表示線的終點。
注意:SketchUp不同于其它CAD,繪圖時不需要輸出正確尺寸。這個優越的徒手畫作圖工具是SketchUp顯著的特征。如果需要正確尺寸時,SketchUp可以依據需要切換尺寸輸入與徒手畫。

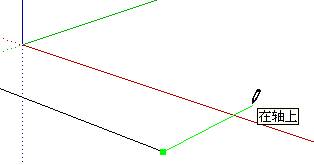

繪制完成的線會變成黑色,[線]工具仍然是使用中的狀態,接著繪制與剛才完成的線垂直的線,因為這條線要與綠色軸平行,將指標往正的方向(右側)并讓線變成綠色來移動。將此線長度定為2400〓,輸入數值后按[Enter]鍵。
完成了2400〓長的線,如果長度想改為1500〓時,數值控制框中輸入1500后,長度可被更改,在這里將長度保持2400〓,繼續下一步。
接 著拉出與紅色軸平行的第三條線,這次不要在數值控制框中輸入長度運用SketchUp的推定線功能。將第三條線往綠色軸方向拉,如果線變成紅色即確定拉出 與紅色軸平行的線,當這條線的長度與第一條線長度相同時,連接第一條線端點(此時為開始點)與目前拉出的線終點的虛線會出現,并顯示[開始點]選取提示, 這樣表示第三條線終點與第一條線端點是對齊的,請點取此點。

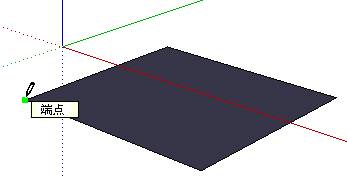

點取第一條線的端點,完成矩形,完成的矩形會顯示實體(Solid)面,雖然[線]工具仍保持著使用中狀態,但是無法繼續繪制連接的線。
注意:SketchUp繪作面時,形成面邊界線的所有線的端點與端點必須是連接著,如果接角有空隙則無法形成面,這是非常重要的。
本節sketchup教程分享完畢,謝謝學習。
-
