AutoCADTM文件的導入



當使用SketchUp作業時,經常需要使用AutoCAD圖檔做參考圖制作模型。要進行此作業首先需導入.DWG或.DXF文件。在本sketchup教程中將可學習關于圖面的導入:



從[文件]菜單選取[新建]。

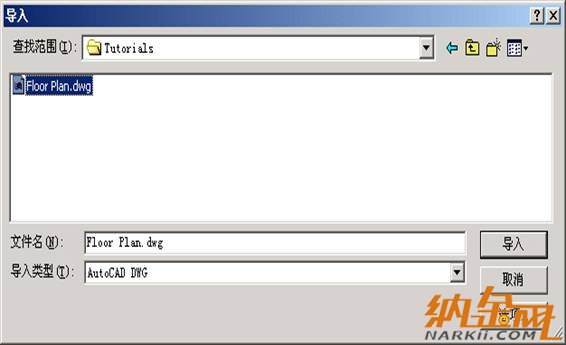

選取[文件]菜單的[插入]/[DWG/DXF…],打開[導入]對話框,到SketchUp程序目錄下的[Tutorials]資料夾瀏覽。預設值是被設定在C:\Program Files\@Last Software\SketchUp,不過會因安裝SketchUp的目錄而有所不同。





導入名稱為「Floor Plan.dwg」的文件。



導入的結果會顯示在[導入結果]對話框中,列出被導入、被簡化、被忽略的AutoCAD元件,按[關閉]鈕,關閉對話框。



注意:如果AutoCAD文件較大,導入時會花一些時間,此時表示導入狀態的狀態列會在畫面上顯示。



導入結束后,如在SketchUp作圖視窗看不到任何東西時可能是導入的圖面大于顯示的作圖視窗范圍,請點取[充滿視窗]按鈕。





這個視窗縮放功能會將圖面所有元件顯示在作圖視窗上,導入的文件應該像以下的平面圖:





為了更容易觀看三為視景角度,請按[等角透圖]按鈕。



可以看到如下圖的視景:





配合導入的圖面,讓作業更方便,重新配置座標軸。



[座標軸]工具可以讓我們?cè)谌我馕恢门渲命c(diǎn)座標軸,點取[繪圖]工具列上的[座標軸]工具按鈕。







新座標軸顯示出來,座標軸原點附在鼠標指標端點上,將座標軸原點配置在導入平面圖最里面的角落上。







新座標軸原點被配置完成,接下來要指定這些軸的方向。首先點取后方右側邊線,此邊線即與紅色軸對齊。







接著對齊綠色軸。如果點取左側邊線,因藍色軸會指向錯誤方向(向下),所以將綠色軸平行目前的綠色軸,把指標往右移動,并按一下。





預設的座標軸即消失,而目前放置的新座標軸成為作業的座標軸:





導入的圖面仍然維持原來線的狀態,我們將把這些線轉換成面。使用[線]工具描這些線,制作成面。完成后點取[產生陰影]模式確認。

層的操作

[導入]指令會將層上的物件與層的名稱一起導入,使用[層的管理]可以簡單地進行更改物件顏色,切換顯示/隱藏、刪除等。

層的產生與使用

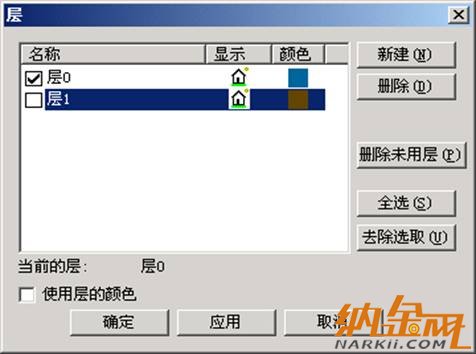

為便于識別將地板面設為藍色,點取[層]工具列右側的[層的管理]按鈕,打開[層]對話框。





[層]對話框中有名稱為[WALLS]的層,為了確認導入的線是否在這個層,點取[WALLS]層的顯示圖示,設定成隱藏并按[套用]鈕。線被隱藏,可以確定這個層上面是否有線存在。再點取隱藏的圖示,按[套用]鈕再度顯示線。

點取[WALLS]層的顏色框。

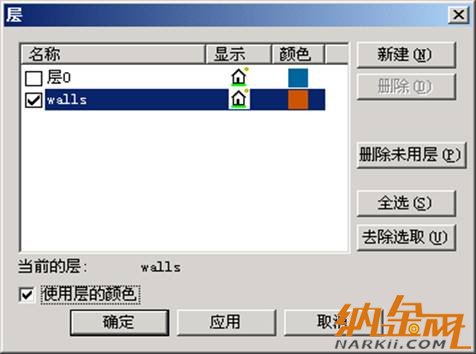

打開[材料編輯]對話框,選取橘色,按[確定]鈕。





[WALLS層]的顏色框變成橘色,[使用層的顏色]核選框未被核選時,請核選(打勾),按[套用]鈕,確定圖面上的結果。

核選(打勾)層名[WALLS]左側的核選框,將[WALLS層]設為目前的層,按[套用]鈕,套用目前所有的變更。按[確定]鈕,關閉[層]對話框,[層]工具列即變成如下列:





將模型的顯示模式設為[產生陰影]模式。



使用[線]工具在導入的線上描線,只要描一條線,導入的線即變成面。



執行[推/拉]工具,將模型長高2400〓。





提示



文件大小

因?yàn)橐治鏊袌D面元件,當CAD文件非常大時,導入時會花費相當多的時間。另外SketchUp上的線與面具有智慧建構功能,操作復雜的CAD文件將會成為SketchUp性能發揮的負擔。.



基 于這些理由建議事先整理CAD圖面,只導入絕對必要的內容。另外一個重點是[依照顯示需要更改詳細內容程度]。例如導入的CAD文件第一張是基地圖,第二 張是配置圖,另外一張是詳細圖,如果分別將這三張圖,以三個不同的群組在SketchUp中讀取,不需要時就可以將其他兩張文件隱藏,需要的時候再參考他們。

本sketchup教程完畢。
