SKETCHUP 2D向量圖的導出

來源: 未知 | 責任編輯:嘀咕 | 發布時間: 2017-07-31 14:14 | 瀏覽量:

本節匯寶盆繼續為大家?guī)淼氖?a href="http://studio-ampersand.com/special/sketchupjc/">sketchup教程:學習2D向量圖的導出。

幾乎所有的建筑用文件都是用2D來表現剖面圖或立面圖,在這些文件上為了展示設計各部份的關系,常常需要繪制2~3個細部詳圖,因此設計往往成為在所謂2D抽象世界中,進行管理作業。這個限制了給觀看者傳達視覺資料的量。



SketchUp允許你將模型以平行畫法視景或透視畫法視景導出成2D向量文件,能夠轉換成CAD或圖解(illustration)軟件可以使用的格式,同時充分顯示具有3D圖像模擬的視覺信息。



向量文件能夠以完整比例尺寸或特定尺寸來儲存,此外也可以不用在CAD中另費轉換功夫,將讓你的詳圖生動的輪廓線與邊線延長線都包含在向量文件中。

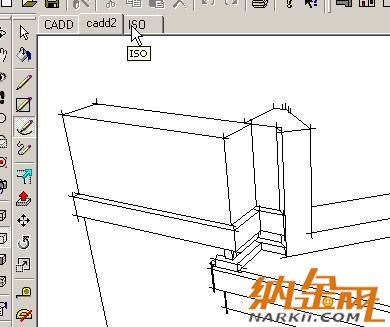

首先選取要導出的視景,請記得導出2D隱藏線向量文件時不會有產生陰影與貼材質的結果顯現,為此緣故,有個好的主意就是將SketchUp先設定為[隱藏線]模式,以預覽方式顯示導出的結果。





2D向量導出是建立在SketchUp照相機的方向與設定上。



當顯示要導出為向量檔的視景後,選取下列步驟:



菜單選?。篬文件] -> [導出] -> [2D隱藏線…]



在這里會顯示接著會顯示詢問儲存文件名稱、位置、類型的[導出模型]對話框。在[文件類型]中選取[AutoCAD 2000 DWG],在[文件名稱]欄給予適當名稱,但是請先不要點取[導出]。

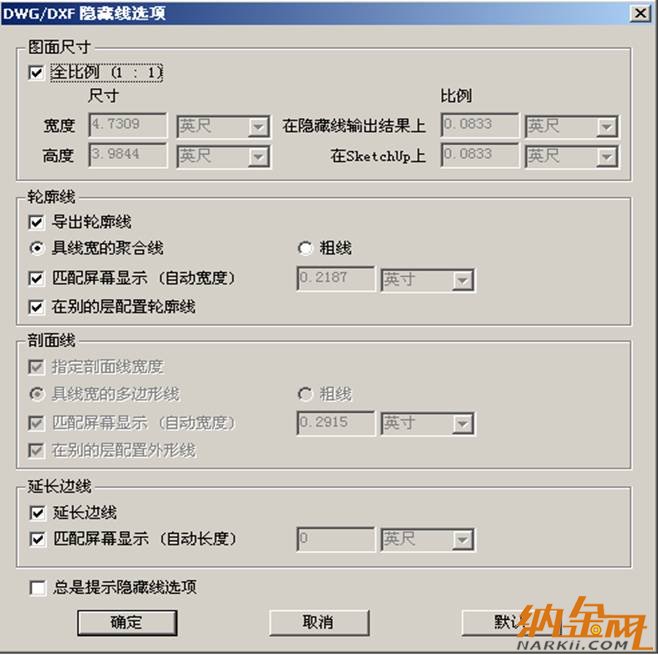

接著點取[選項…]按鈕,開啟可調整導出結果的尺寸、比例、外觀的[DWG/DXF隱藏線選項]對話框。





或許可以調整這些選項,但請記得[預設]的設定是己被設定將導出結果與SketchUp畫面上所顯示的盡可能相近。詳細請參考這里。



當在CAD程式導入2D文件後可以用剖面線(hatch、 poche)等功能修飾,新增注釋、標尺寸、或是將這文件整合到其他圖面上。假如是以可測量的非透視畫法,指定比例1:1導出時,所有的幾何體都具有正確的尺寸。



但是即使是使用透視圖畫法描繪的詳圖,在當作視覺性參考或是標注來使用時,也可以在建筑文件中具有數值。

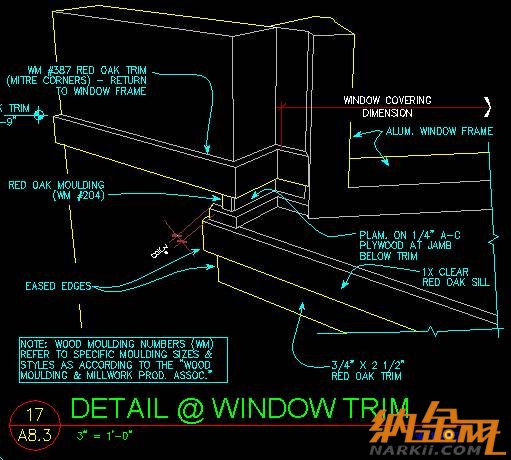

導入CAD後,附加注釋的SketchUp 2D輸出



使用SketchUp能夠更加活用身邊的CAD或Illustration軟件,也可以在展示與溝通用上更廣泛提升設計圖面的價值。



本節sketchup教程學習完畢。
