Unreal Engine 4：適用于FPS游戲的勾邊后期效果

來源： 52vr | 責任編輯：傳說的落葉 | 發布時間： 2019-06-18 09:50 | 瀏覽量：

勾邊效果

在很多的FPS或者TPS游戲中，當玩家的隊友處于障礙物之后，為了告訴玩家當前隊友的位置，往往會在屏幕上勾勒出隊友的輪廓，例如求生之路，無主之地等。

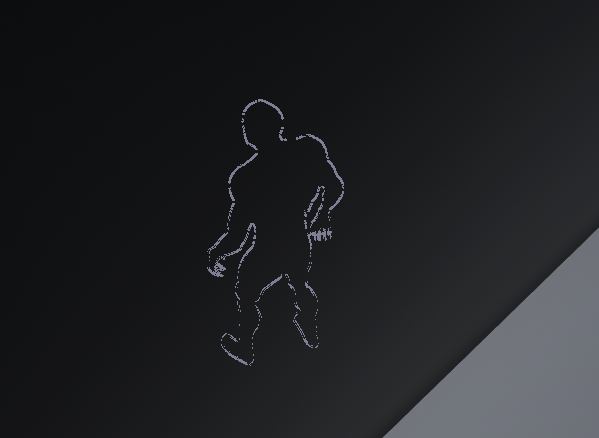

在UE4中實現的效果

Custom Stencil

Custom Stencil可以被當作一塊緩存，可以將對應的物體渲染到這個緩存里面。只需要勾選Rendering->Render CustomDepth Pass，并且設定CustomDepth Stencil Value為一個不為3的值，我這里設定為了26。

如果這個值為灰色不可改變，需要將Engine->Rendering->Postprocessing->Custom Depth-Stencil Pass設定為Enabled。

這樣以來就可以將物體渲染到CustomStencil的緩存中，那么在最終的PP材質里面，可以通過如下的方式來進行各種Stencil的區分和操作：

UE4中的勾邊

這里的實現比較簡單，簡單的對上下左右、左上左下右上右下八個方向進行操作即可。這一塊我認為無需太多的贅述，只要簡單學過計算機圖形學應該能夠很容易把這一塊實現出來。

這里放出該材質的實現：

材質實現（請查看大圖）
