maya 7.0 常用功能-工具架
maya 7.0的常用功能介紹
編輯工具架
在任務繁多時，可以根據實際需要為任意一個任務制作一個特定的工具架。例如，一個工具架正好能用于 mel 腳本，而另一個能用于正在進行的某特定工程的普通任務。要建立一個新工具架，可以選擇 window → settings preferences → shelves 命令，然后單擊 shelves 選項卡中的 new shelf 按鈕。
要切換到一個新工具架 ( 例如， shelf2 工具架 ) ，可以單擊工具架左側的方形按鈕，并且從彈出的菜單中選擇想要的工具架名稱即可，如圖 2-5 所示。
圖 2-5 切換到新的工具架
工具架的創建和保存要 創建或保存工具架以及對工具架做任何操作，都需要 首先了解工具架編輯器，即 shelves 對話框。選擇 window → settings preferences → shelves 命令，將彈出 shelves 對話框，如圖 2-6 所示。
圖 2-6 shelves 對話框
● shelves 選項卡：顯示已經存在的工具架名稱。
● shelf contents 選項卡：顯示指定或者特定工具架的內容。
● edit commands 選項卡：觀察和編輯與相應工具和命令相關的圖標。
● label %26amp; tooltips 文本框：列出工具的名稱。
● icon name 文本框：圖標的名稱。
在工具架編輯器中，用戶可以對工具架進行保存、刪除、重命名和重排序，也可以改變工具架的圖標、改變標簽圖標、刪除工具架按鈕圖標、添加覆蓋性標簽和改變與圖標相關的 mel 命令。
1. 創建工具架
在 maya 中，除了運用系統默認的工具架外，還可以創建自定義的工具架。操作方法如下：
(1) 選擇 window → settings preferences → shelves 命令，打開 shelves 對話框。
(2) 打開 shelves 選項卡，顯示所有現存的工具架。
(3) 單擊 new shelf 按鈕，在 name 文本框中顯示一個默認的名稱，可以在此任意更改工具架的名稱，如圖 2-7 所示。
圖 2-7 新建工具架
(4) 單擊 save all shelves 按鈕，再單擊 close 按鈕關閉對話框，就添加好了一個新的工具架 shelflayout1 ，如圖 2-8 所示。
圖 2-8 新添加的工具架
2. 保存工具架
在 maya 中，可以運用 shelves 對話框設置工具架進行自動保存或者自定義保存。選擇 window → settings preferences → shelves 命令，然后打開 shelves 對話框中的 options 菜單，系統默認設置是 save automatically ，即無論是在保存文件時，還是退出 maya 時，都可以自動保存工具架。如果僅想按要求保存工具架時，選擇 save only on request 命令。
另外，運用工具架編輯器也可以保存現有的工具架，首先打開 shelf editor 對話框，在對話框中單擊 save all shelves 按鈕保存所有的變化，并將相應的信息寫入 maya\prefs\shelves 目錄下，單擊 ok 按鈕保存所有的變化，并將相應的信息寫入硬盤。
為工具架添加按鈕讓工具架真正有用的不是默認的顯示工具，而是可以在工具架上隨意添加新按鈕。例如，可以將任一命令做成工具架按鈕或是在工具架上放置 mel 腳本，從而可以單擊一下鼠標就完成了復雜的任務。
1. 利用菜單添加工具項目
要從一個命令上建立一個新工具架按鈕，可以按 ctrl+shift 鍵，并且從菜單欄上選擇命令 ( 不是從熱鍵箱中 ) ，這樣一個新按鈕就會出現在當前工具架上。單擊這 個按鈕與選擇所選的命令效果是一樣的，如圖 2-9 所示在工具架中添加了一盞新的燈光。
圖 2-9 在工具架中添加新的按鈕
要刪除任一工具架按鈕，用鼠標將它拖到位于工具架頂部右側的回收站；要將某項移到工具架上的另一個地方，只需用鼠標將它拖到相應的地方，別的工具架項就會自動調整到新的位置。
下面來創建一個能自動建立 nurbs 圓柱體的按鈕，并且將其放在 shelf1 工具架里的 nurbs 按鈕旁邊。首先，選擇 shelf1 工具架為當前工具架。然后，按 alt+shift 鍵，并選擇 create → nurbs primitives → cylinder 命令，這時一個新按鈕就在 shelf1 工具架右邊出現了。最后，用鼠標將新按鈕拖至工具架上的球形和錐形圖標之間，如圖 2-10 所示。
圖 2-10 移動新添加的按鈕
提示：
也可以建立一個 nurbs 圓柱體按鈕，從而自動彈出選項窗口。按下 alt+shift 鍵并選擇 create → nurbs primitives → cylinder
命令。
2. 利用腳本編輯器添加 mel 命令按鈕
選擇 window → general editors → script editor 命令，彈出 script editor( 腳本編輯器 ) 窗口，如圖 2-11 所示。
在狀態欄中選取 modeling 模塊，然后創建出一個 nurbs 物體，如圖 2-12 所示。
從常用工具架中選取平移工具
，這時應有一個操作器顯示于實體模型上。

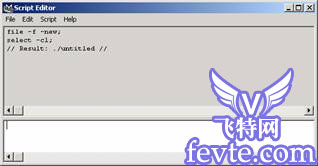

圖 2-11 script editor 窗口
圖 2-12 創建一個 nurbs 球體
拖動操作器以平移 nurbs 實體，這時在 script editor 窗口中多了一行移動命令，如圖 2-13 所示。

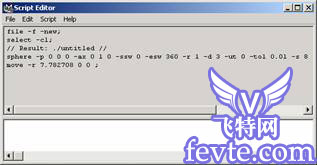

圖 2-13 移動命令
在 script editor 窗口的上部分窗格中，選擇新生成的 mel 命令文本，然后用鼠標中鍵拖動它至工具架的適當位置，釋放鼠標， mel 圖標就顯于工具架中了，如圖 2-14 所示。選取其他的實體模型，單擊該圖標，即可自動選擇移動物體命令。
圖 2-14 添加 mel 命令按鈕
3. 利用常用工具欄添加項目
用鼠標中鍵拖動 add point 圖標至工具架中，如圖 2-16 所示，這樣便完成了添加。
可以根據自己的需要在工具架上創建新按鈕，也可以刪除一些 maya 提供的默認按鈕，從而定制一個對自己最有用的工具架， hypergraph 和 hypershade 按鈕最好放在 shelf1 中，以便取得。
圖 2-16 利用常用工具架添加按鈕
編輯工具架
2.3.3 編輯工具架上的按鈕 1. 改變工具架的圖標
在 windows 系統中，運用位圖和 xpm(ipix) 圖像作為工具按鈕的圖標。根據不同的需要，可以賦予工具一個新的圖像圖標以便更精確地反映按鈕的功能。如果想將一個圖標設計成其他圖像，則首先需要創建位圖文件，系統默認的工具圖標是不能夠修改的。
注意：
作為工具按鈕的圖像文件，必須是 32 × 32 像素大小。
更改按鈕圖標的具體方法如下：
(1) 選擇 window → settings preferences → shelves 命令，打開 shelves 對話框。
(2) 單擊 shelves 標簽，然后選擇作為修改對象的工具架。
(3) 單擊 change image 按鈕，這時將彈出一個帶有位圖目錄的文件瀏覽對話框，如圖 2-17 所示。
(4) 選取新的位圖文件，然后單擊“打開”按鈕。
(5) 最后單擊 shelves 對話框中的 save all shelves 按鈕便完成了更改。
圖 2-17 “打開”對話框
2. 改變與圖標相關聯的 mel 命令在 maya 中，所有工具架的動作都包含單一的或者一系列的 mel 命令，用戶可以改變這些命令，以改變動作的行為，操作步驟如下：
(1) 選擇 window → general editor → script editor 命令，打開 script editor 窗口。
(2) 在下方窗格中，輸入命令： move-r500 ，如圖 2-18 所示。

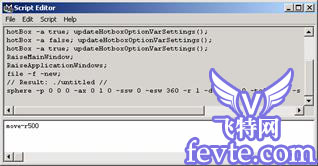

圖 2-18 腳本編輯器中的命令
(3) 選取剛剛輸入的文本，并用鼠標中鍵將它拖入工具架中。
(4) 選擇 window → settings preferences → shelves 命令，以打開 shelves 窗口。
(5) 單擊 shelf contents 標簽，選擇 move-r500 選項，如圖 2-19 所示。
(6) 單擊 edit commands 標簽，則 mel 命令將顯示在文本顯示區域中，如圖 2-20 所示。
(7) 選取 mel 命令，將 500 改為 –500 ，按 enter 鍵加以確認，這樣這個按鈕就會將物體移動至相反的方向上。
圖 2-19 shelves 對話框 圖 2-20 mel 命令
