SketchUp怎樣創建組件和編輯組件?

來源: 未知 | 責任編輯:嘀咕 | 發布時間: 2017-07-25 15:10 | 瀏覽量:
本節匯寶盆為大家?guī)淼氖荢ketchUp怎樣創建組件和編輯組件?當我們用SketchUp進行建模的是后,由于沒有創建組件,全部模型都以一個單體的形式存在,這樣,我們就有必要對模型進行創建組件及編輯組件。本節sketchup教程教教您怎樣創建組件和編輯組件。

SketchUp怎樣創建組件和編輯組件?

工具/原料

  • SketchUp 8

方法/步驟

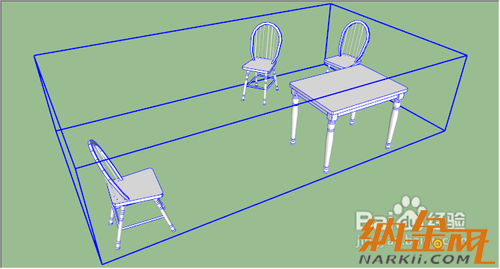

  1. 打開SketchUp,以桌椅為例,我們看到,現在的桌椅模型是一個分散的單體,那么,我們要讓下面的四個單體成為一個整體,我們就有必要?jiǎng)?chuàng)建一個組件



    SketchUp怎樣創建組件和編輯組件?

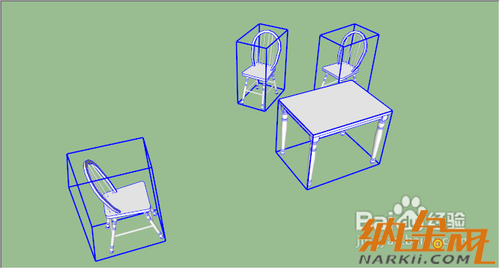

  2. 我們先用按住Ctrl控制鍵,再用鼠標分別點擊模型中的四個單體,使四個單體的總外圍出現如下圖所示的藍色立方體邊框,放掉控制鍵



    SketchUp怎樣創建組件和編輯組件?

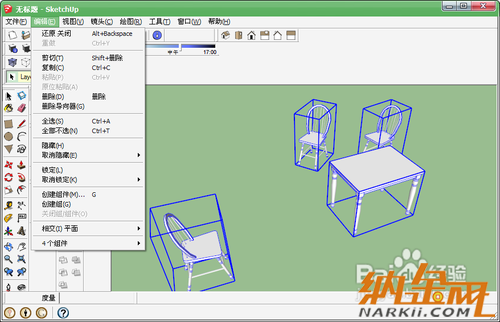

  3. 然后我們點擊菜單欄中的編輯,單擊創建組建,快捷鍵為G



    SketchUp怎樣創建組件和編輯組件?

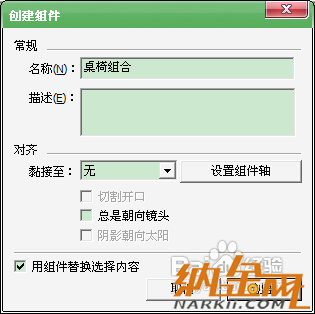

  4. 出現創建組建窗口,填寫你要?jiǎng)?chuàng)建組件的名稱,我默認命為桌椅組合,然后進行你的組件描述,勾選“用組件替換選擇內容”



    SketchUp怎樣創建組件和編輯組件?

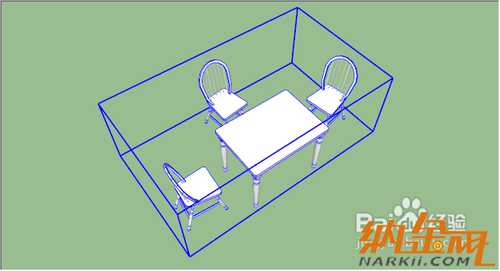

  5. Enter后即可創建一顆桌椅組合組件,此時點擊模型是出現大的立方體邊框(表示已經創建組件),如下圖



    SketchUp怎樣創建組件和編輯組件?
  6. 到這一步為止,我們只是創建了組件,并沒有編輯組件。在上面操作的基礎上,我們對著模型單擊右鍵,出現如下圖下屬選項,選擇“編輯組件”



    SketchUp怎樣創建組件和編輯組件?
  7. 之后逐個選擇模型當提,按工具欄中的移動(快捷M鍵)及旋轉(快捷Q鍵)進行模型單體的移動及旋轉編輯,最后得到如下的模型組件



    SketchUp怎樣創建組件和編輯組件?
  8. 這樣我們就完成了組件的創建及編輯。效果如下圖



    SketchUp怎樣創建組件和編輯組件?

其他sketchup教程推薦:sketchup草圖大師畫一個內空?qǐng)A柱
