V-Ray室內場景燈光分析
下面我選出餐廳部分的燈光進行分析講解。餐廳部分要表現的是天光透過沙簾的感覺，主要使用到的燈光有兩種：

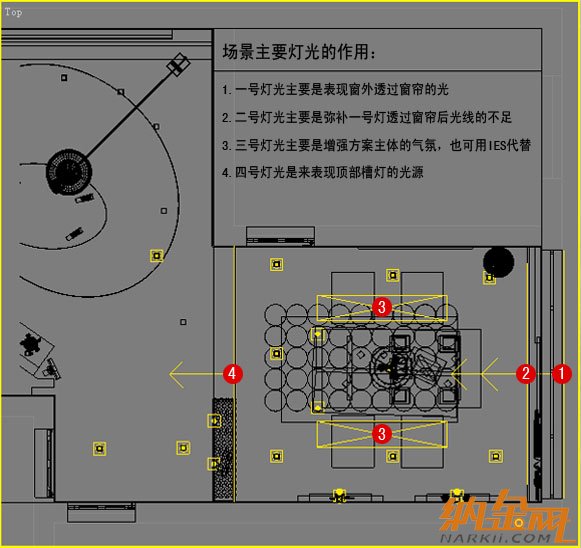

VRAY的面片燈及部分IES光域網。具體燈光位置如下圖TOP/FRONT視角所示：
V-Ray室內場景燈光分析 1
V-Ray室內場景燈光分析 2
下面我們來看下幾盞面片燈的具體參數：
在VRay渲染器中，燈光對速度的影響是很大的，請大家注意下面圖示中燈光的尺寸及細分，IES光域網作為氣氛燈光按結構布置，細分默認即可。
V-Ray室內場景燈光分析 3
一號面片燈
該燈只是作為增強天光效果，透過沙簾，進入室內，僅僅在窗口形成淡淡的藍色光。這里我給了很低的亮度，通過亮度的控制也減弱了其照射的范圍，藍色適當?shù)募訌娦蛊渑c室內人工光源有比較明顯的對比。關閉高光和反射。同樣因為其光照范圍并不大，這里我給了細分默認 8。
V-Ray室內場景燈光分析 4
二號面片燈
該燈是場景范圍最大，最主要的光源。這里我給了一個更淡一些的藍色光。強度較大，使其能夠照亮整個場景，或許實景并沒有這么亮，但是效果圖表現時候 如果我一般在日光氣氛下都追求這一種感覺，以加強客戶對方案的第一印象。因為是主要光源，場景所有物體幾乎都受其影響，這里開啟反射/漫反射及高光選項。 這里細分我給了一個比較高的數值：15。
V-Ray室內場景燈光分析 5
三號面片燈
該燈作用一方面使餐桌面物品及餐椅的光感質感增強，另一方面增強主體的氛圍。一般我也采用光域網來表現。使用面光會使其陰影更細膩一些。這里我給了 一個淡淡的紅橙色，燈光不是很大，強度上我適當加強了，關閉了燈光的反射和高光。因為是主體部分，細分我也適當?shù)奶岣吡?，這里細分 10。
V-Ray室內場景燈光分析 6
四號面片燈
該燈作用是很常見的，表現一些暗藏的燈光。這里我給了一個橙黃色，燈光強度場景不同而有差異，調整適合即可。開啟反射/高光及漫反射，這里因為其照 射的范圍很小，而且在本案例所有圖紙表現中并未直接出現，僅僅是物體反射時看到了此處，加上其尺寸比較窄，這里細分我按默認 8。
★ 星號特別標注表示紅框內參數對渲染速度影響較大，應合理設置。
六、渲染器面板參數
V-Ray室內場景燈光分析 7
Global switches
全局開關面版,幾乎所多的教程都有講解。這里我只簡單談下該面版的使用心得。通過對全局參數的靈活控制，我們可以節省很多的工作時間左側值得一提的 是：Don’t render final image(不渲染最終圖像)，通過設置該選項，我們可以在渲染靜幀及動畫的光子圖像時節省很多時間。
右測的選項常用到：
Reflection/refraction(反射/折射)及Max depth(最大深度)。靈活的控制反射/折射及其最大深度，可以在測試場景時節省很多不必要的時間。下面還有對場景貼圖的控制，以及我們常用的Override mtl(覆蓋材質)
V-Ray室內場景燈光分析 8
Image sampler（Antialiasing）
AA抗鋸齒這里我使用了Adaptive DMC配合Catmull-Rom。通常Adaptive DMC搭配Mitchell-Netravali，這里考慮后期處理方式的不同而選用了邊緣銳化的抗鋸齒方式。
V-Ray室內場景燈光分析 9
Indirect illumination
間接關照這里搭配了最常見的一種方式 lrradiance map 配合 light cache（以下簡稱LM，LC）該模型搭配下渲染速度和質量都是很不錯的。
LM： 這里因為我使用了發光貼圖，發光貼圖尺寸的計算比較麻煩，一般我設置為最終出圖尺寸的四分之一，基本比較適合。這里LM設置如左面所示：Min rate-3，Max rate -1；HSph. subdivs 45，lnterp. samples 20。
如果直接出圖的話我設置的更低一些：Min rate-3，Max rate -2既可。
V-Ray室內場景燈光分析 10
Light cathe
燈光緩存這里我設置了比較低的數值。Subdivs 1000，Sample size 0.015。比較低的細分搭配上稍微精細的采樣大小，速度和層次感都還不錯。下面我還開啟了燈光預渡器，對于一些模糊材質在渲染最終圖像的時候會加快一 些。另外右側我鉤選了保存直接光，這樣的話出圖的速度會快很多，但是陰影明顯沒有不保存的好。至于是用于否應按照個人的情況而定。
V-Ray室內場景燈光分析 11
Environment
環境面版中我沒有刻意的去使用天光，僅僅是開啟了反射環境。顏色我設置為淡藍色，強度為5。目的是整個場景物體反射的高光略帶點冷色，增強視覺層次。
V-Ray室內場景燈光分析 12
Color mapping
這里的參數其實最沒有固定性可言，都是根據場景渲染后層次而設置的。該場景我使用了1.5版本增加的Reinhard暴光控制方式，混合了線性暴光和指數暴光。使用起來很方便，部分教程和書中都有介紹，在此我就不多講解了。主要參數有強度，混合值（混合值大于等
于1時接近線性暴光，小于1時接近指數暴光）。另外比較重要的參數就是對GAMA值的控制，這個要看個人顯示器而定了。
V-Ray室內場景燈光分析 13
DMC Sampler
隨機準蒙特卡羅采樣器中的參數對渲染速度及渲染質量影響很大。這里我使用的參數基本屬于比較低的數值。這些也應和自己的工作環境相結合，適合就好。
V-Ray室內場景燈光分析 14
System
系統面版也有很多細節的地方，也對渲染速度影響很大。 Max. tree depth90，Dynamic memory limit 600MB；這兩項數值一般要看機器硬件而定，內存越大，設置越高渲染越快，反之內存較小則不適和設置過高。右側主要對渲染塊大小及渲染樣式進行設置，渲 染塊越小越節省內存，反之則越耗費內存。最后關閉 VRAY信息窗口。
本vary教程完。更多VARY教程詳見：vary燈光教程室內補燈
