SKETCHUP 頁面(Page)的制作與使用方法
頁面可以分別儲存設定不同參數(時間、季節、日照、剖面變化等)的模型，使用在視覺化比較時，在頁面中能夠以使用者自訂視點儲存模型，有關視點與模型顯示的各種參數也都能設定、儲存。例如可以讓模型產生陰影設定、以特別角度來顯示、將模型分別指定特有的彩現模式等。
開啟[Tutorial 5.skp]文件。
制作此模型的頁面。

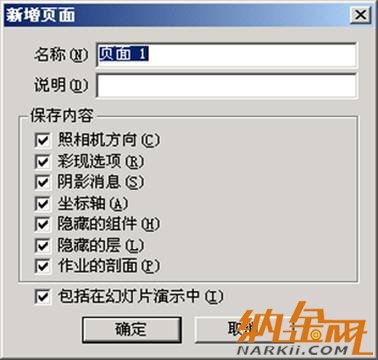

從[頁面]菜單中選取[新增]，開啟[新增頁面]的對話框。
制作記錄在臺北的房子早上日照與陰影變化的頁面，在[名稱]欄位中輸入[臺北 A.M]，在儲存內容中只選取[照相機方向]、[陰影信息]、[座標軸]等選項。這些是本頁面要使用的參數。
點取[確定]鈕，完成了第一個新頁面，這個頁面的標簽會顯示在作圖視窗的左上角。
如果有許多個頁面時，要將此頁面設為作業中狀態時，點選此頁面標簽即可。
將儲存在這頁面中的信息與參數做更具體的設定。
在這里用手動更改有關座標軸、視景、陰影、位置等參數，這些信息與設定修改後，更新此頁面。
從[查看]菜單中選取[座標軸]，將作圖視窗中的座標軸顯示關閉。
接著，如果模型的顯示不是[全視圖]時，將顯示設為[全視圖]。(從[查看]菜單中或是點選[視點]工具欄上的[全視圖]按鈕加以設定。)

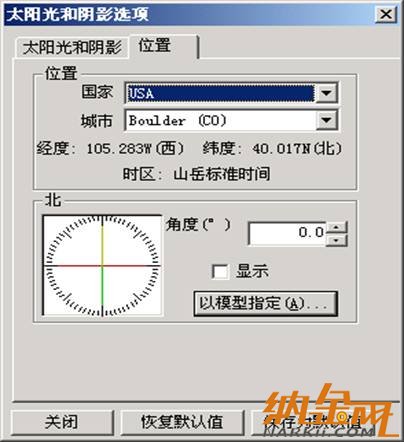

從[查看]菜單中選取[陰影]，[太陽光與陰影選項]對話框會顯示出來。點選[位置]標簽，在[國家]與[都市]欄中分別設定為[Taiwan]與[Taipei]。
移到[太陽光與陰影]標簽，點選[產生陰影]與[在面上]，[在面上]如果是以灰階顯示而無法點選時，請參考陰影說明。
接著將日期設為6月21日，時間設為上午9：45。
在[明暗調節]中，[擴散光]設為92，[周圍光]設為44。點選[要將太陽的位置套用到所有陰影嗎？核選框，點取[關閉]按鈕。

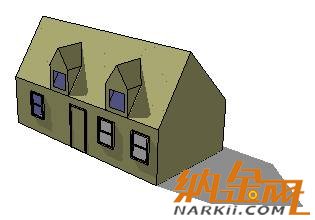

模型變成如下：
選取[頁面]菜單中的[更新]，這樣作業中的頁面即儲存新的陰影與座標軸參數。
使用上述的方法，同樣地制作第二個頁面。這次以[臺北.P.M]名稱設定相同模型在下午的狀態并儲存。從[查看]菜單中選取[陰影]，開啟[太陽光與陰影選項]對話框，將時間拉桿向右移動，設定時間為下午4：00關閉對話框。

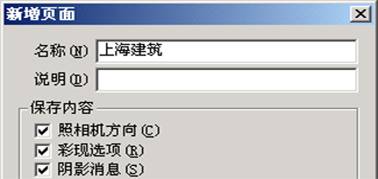

新增第二個頁面，名稱為[臺北.P.M]，新的陰影設定將存在新的頁面中。
點取頁面標簽，比較現在制作好的兩個頁面，這個對于在顯示兩個不同的設定，并予以比較時，可說是相當有幫助的技術。
請參考頁面的說明主題。
-
